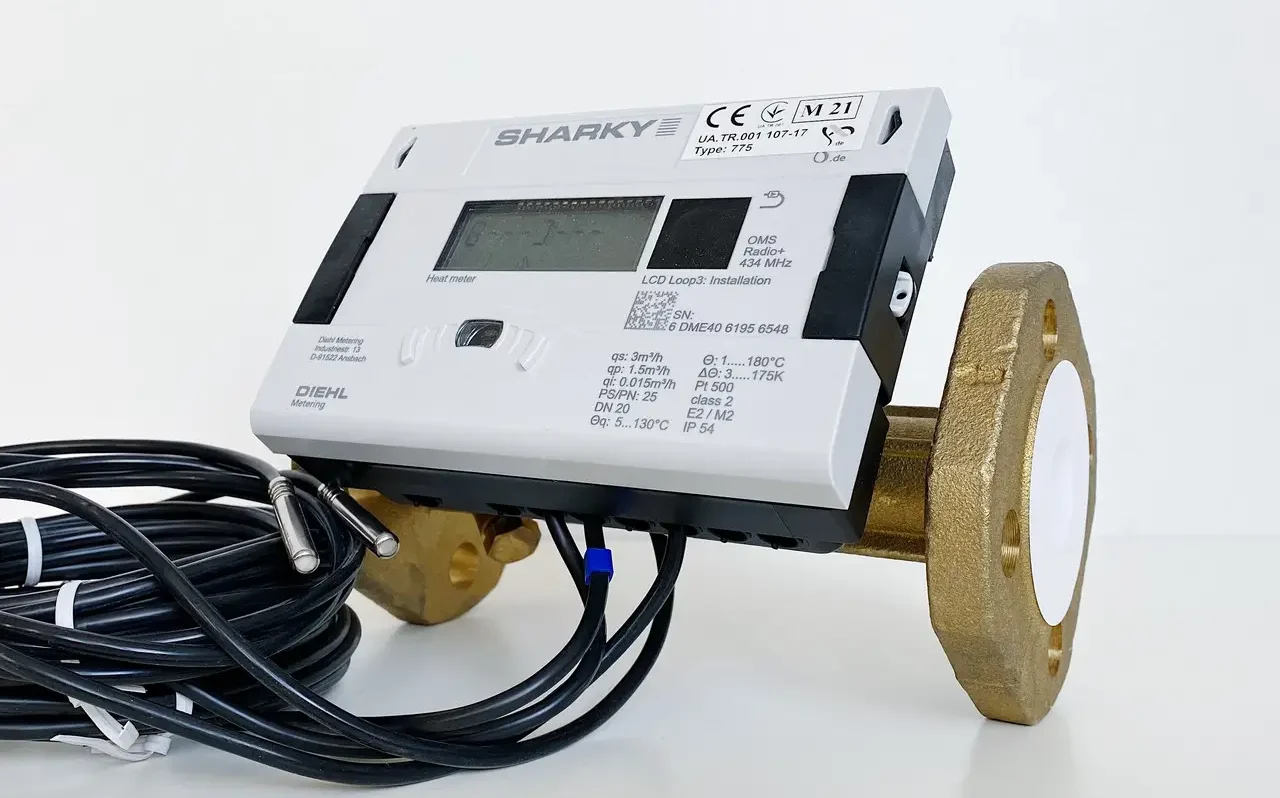

Ультразвуковий лічильник тепла Sharky 775

Призначення та сфера застосування

Теплолічильник SHARKY 775

Ультразвуковий компактний вимірювач енергії може використовуватися для вимірювання споживання енергії у додатку опалення/охолодження для виставлення рахунків.

Теплолічильник застосовується при обліку теплоти в системах теплопостачання, вентиляції та кондиціювання відповідно до чинних правил обліку споживання теплоти на промислових об’єктах та об’єктах комунального господарства.

Технічні дані:

Твердження для ультразвукового вимірювача з динамічним діапазоном до 1: 250 (qi: qp) у класі 2 (залежно від розміру вимірювача), стандарт 1: 100

Підвищення енергоспоживання -> збільшення терміну служби батареї

Затверджено згідно MID у класах 2 та 3 та PTB K 7.2 (охолодження)

Висока довготривала стабільність, перевірена та перевірена на незалежному випробуванні AGFW

Нечутливий до бруду

Універсальна можливість харчування

Додатково з вбудованим радіо, Real Data або Open Metering Standard (868 або 434 МГц)

Індивідуальне дистанційне зчитування (AMR) із додаванням модулів Plug & Play

Велика пам’ять даних, що читається

3 (наприклад, M-Bus + M-Bus + Radio)

Значно покращена радіоефективність

Застосування Опалення – охолодження – опалення / з тарифом на охолодження

Затвердження MID (DE-10-MI004-PTB013) та PTB K7.2 для охолодження (22,72/10,03)

Датчик витрати настановного положення

Будь-яке становище, секції не обов’язково

Датчик витрат класу захисту Опалення: IP 54;

Охолодження та опалення / з тарифом на охолодження: у соотв. IP 68

Живлення від батареї 3,6 В постійного струму А-комірка до 10,5 років (залежно від конфігурації); 3.6 VDC D-cell до 16 років життя

Живлення від мережі 24 В змінного струму (50-60 Гц); 230 В змінного струму (50-60 Гц)

Температурний датчик типу Pt 100 або Pt 500 з двопровідними проводами; Ø 5,2/6 мм або прямий датчик

Довжина кабелю датчика температури Pt 100: 1,9 м; Pt 500: 1,9/2,9/4,9/9,9 м

Калькулятор абсолютного температурного діапазону Θ ° C 1 … 180

Цикл вимірювання об’єму З мережним живленням: ⅛ s;

З батареєю A-cell: 1;

З батареєю D-cell: 1 с

Матеріал корпусу датчика потоку Латунь або сфероїдальний чавун (тільки qp15 до qp60 м³/год)

Можливості тестування Через дисплей, оптичні тестові імпульси, тестовий вихід або програмне забезпечення NOWA Thermal Energy

Клас навколишнього середовища Клас C

Клас довкілля Клас E2 + M2

Робоча температура довкілля ° C 5 … 55 (<35 ° C має позитивний ефект тривалості життя)

Температура зберігання навколишнього середовища °C -25…+60 (>35°C не більше 4 тижнів)

Клас захисту IP 54

Зв’язок 3 комунікаційних інтерфейсу (наприклад, M-Bus + M-Bus + Int. Radio, 2 первинні адреси, 1 вторинна адреса)

Вбудоване радіо

Стандартні інтерфейси Оптичний інтерфейс ZVEI

Інтерфейси додатково 2 слоти для модулів з M-Bus, L-Bus, RS232, RS485, імпульсний вихід, імпульсний вхід, комбінований імпульсний вхід/вихід або аналоговий вихід

Температурний діапазон нагрівання ° C 5 … 130/150 (залежить від розміру вимірювача)

Температурний діапазон нагріву/охолодження °C 5 … 105

Велика пам’ять даних, що читається Періодичний журнал1;

Журнал історії;

Пам’ять події

Міжповірочний інтервал 4 роки.
