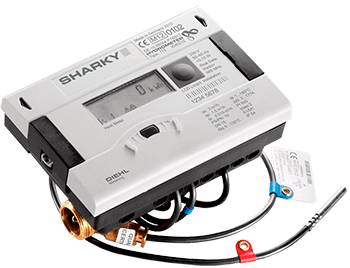

SHARKY 774 Ультразвуковий лічильник тепла

Ультразвуковий теплолічильник SHARKY 774

Країна виробник: Німеччина.

Призначення та сфера застосування.

SHARKY 774 Ультразвуковий лічильник тепла доступний у діаметрах DN15 та DN20 ідеально підходить для сучасних багатоквартирних житлових будинків. Статичний вимір (немає рухомих частин) робить лічильник тепла зберігає свою точність протягом багатьох років, навіть у дуже складних умовах роботи (брудна вода, пісок і т.д.).

Невеликий розмір та двосекундний розрахунок часу вимірювання енергії, щоб лічильник тепла Sharky 774 є ідеальним метр для точки додатку динамічних змін температури та потоку, такі як logotermy.

Лічильник необов’язково має M-Bus або радіо 868MHz (Бездротовий M-Bus).

Технічні дані.

Ультразвуковий теплолічильник DN15-DN20 динаміка Qi: Qp 1: 100

Радіозв’язку OMS R4 (бездротовий M-Bus) або дротовий (M-Bus) як опція.

Частота передачі 868MHz з інтервалом 14s дозволяє читати під час руху.

Розрахунок дуже швидкий час: енергія 2s, об’єм 2s’, температура 16s.

2XA-елементний акумулятор протягом одного періоду легалізації (від активної передачі радіосигналу на 14s).

Знімний калькулятор із коаксіальним кабелем довжиною 0,45 м.

Великий 8-значний РК-дисплей, що легко читається.

Мінімальний розмір — загальна висота = 54мм.

Положення монтажу: будь-яке, на трубопроводах систем опалення, що подає або зворотному.

Діапазон вимірювань температури теплоносія в трубопроводах, що подає і зворотному, — від 5 до 90°C. Діапазон різниці температур теплоносія в трубопроводах, що подає і зворотному, — від 3 до 87°C.

Значення гідравлічних параметрів в залежності від діаметра витратоміра наведені в таблиці:

Характеристика Значення

Номінальний діаметр: мм 15 15 20 20

Номінальна витрата :м3/год 0,6 1,5 2,5 2,5

Максимальна витрата :м3/год 1,2 3 3 3

Мінімальна витрата :м3/год 0.006 0.015 0.015 0.025

Поріг чутливості: м3/год 0.001 0.001 0.0025 0.0025

Монтажна довжина : мм 110 110 130 130

Одиниці виміру: кВт — МВт/год — ГДж — m3 — ° C.

Міжповірочний інтервал 4 роки.
